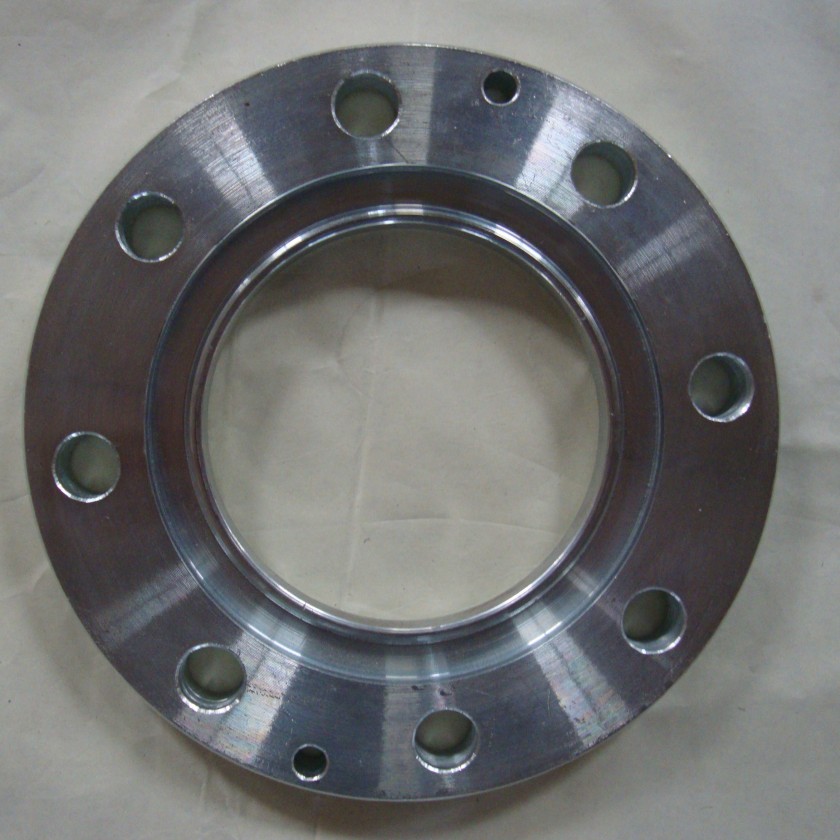

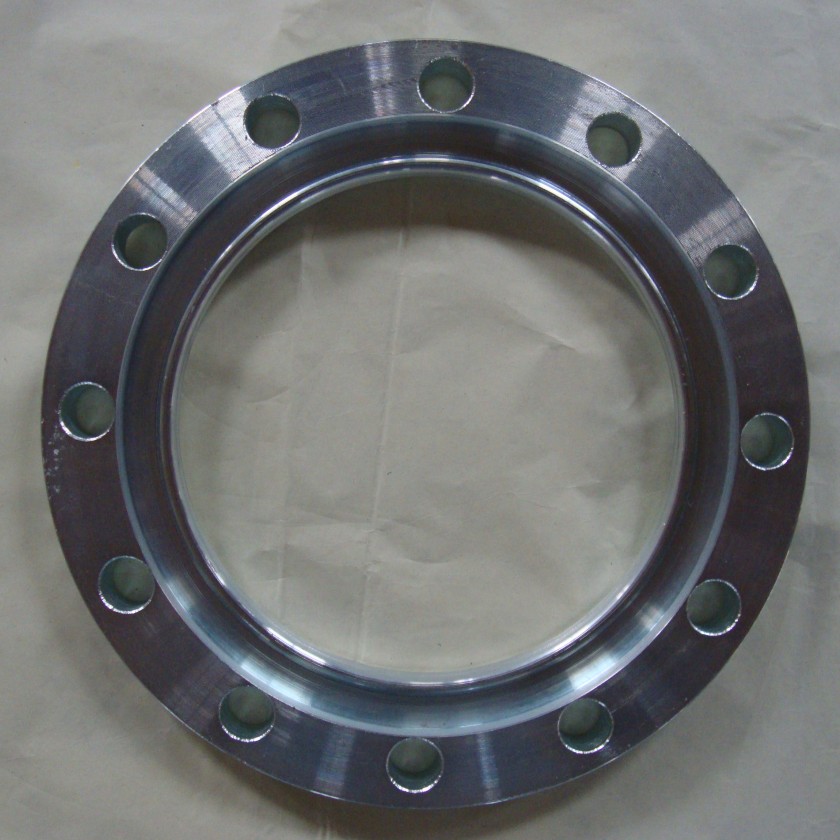

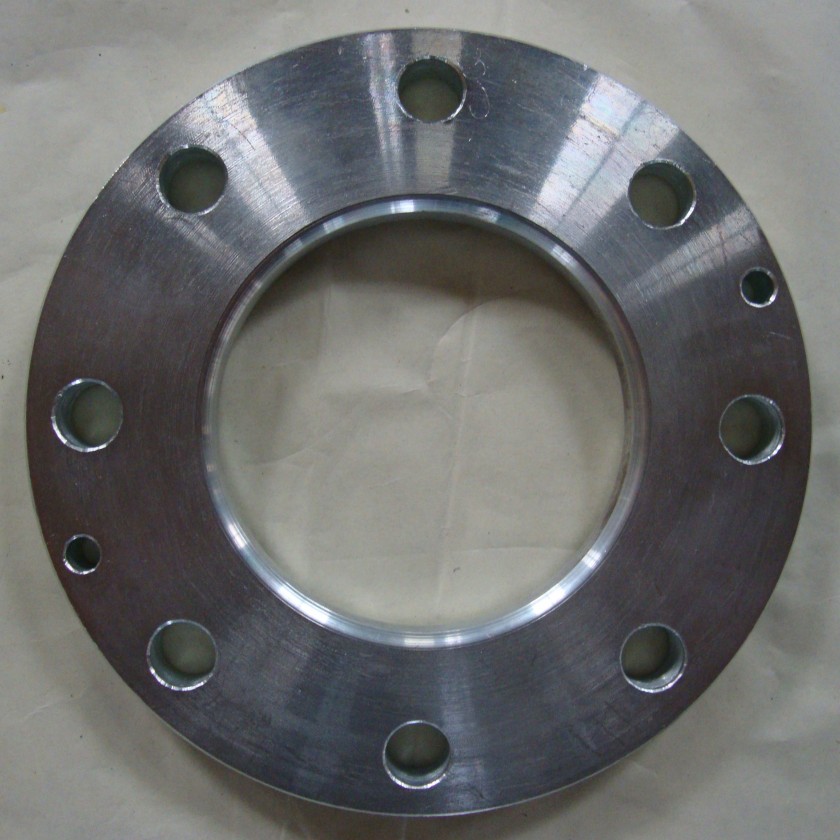

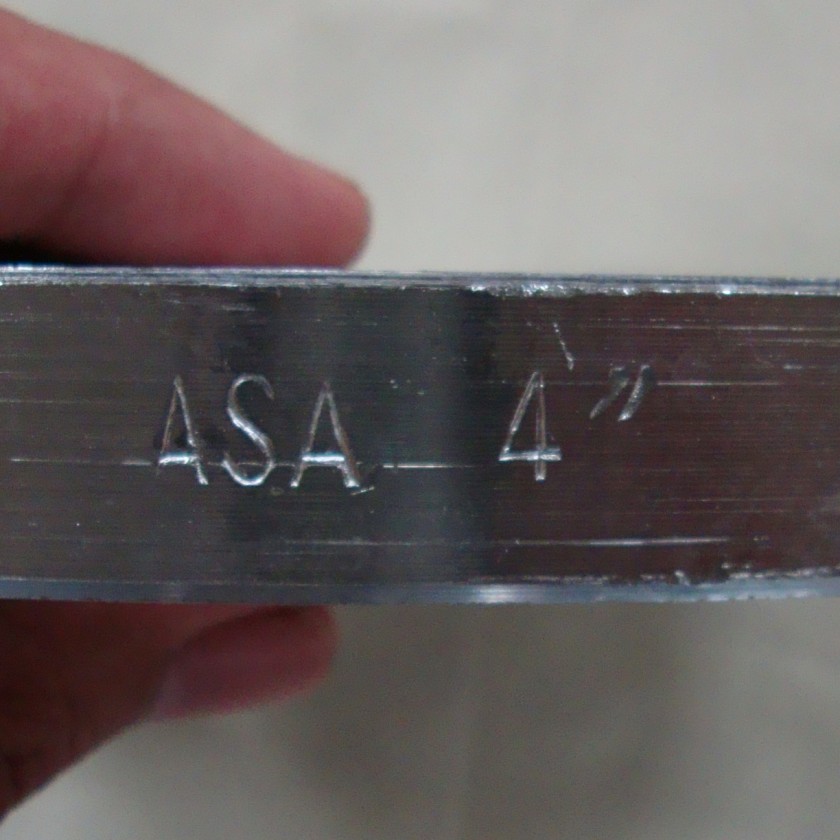

그루브 플랜지
빠르고 효율적인 설치: 복잡한 맞대기 용접이 필요 없는 홈이 있는 연결 설계가 특징입니다. 플랜지를 파이프에 끼우고 홈을 맞춘 후 커플링으로 고정하기만 하면 됩니다. 용접 플랜지에 비해 설치 시간이 50% 단축되어 긴급 수리 및 대규모 파이프라인 프로젝트에 이상적입니다.
파이프 무결성 손상 없음: 홈이 있는 연결 방식은 고온 용접을 피하여 파이프 재질 변형, 내부 부식 또는 구조적 약화를 방지합니다. 또한 파이프의 원래 기계적 특성을 유지하여 장기적인 시스템 안정성을 보장합니다.
우수한 밀봉 성능: 홈 구조에 고무 개스킷(EPDM, NBR, Viton)을 통합하여 삼중 밀봉 효과(기계적 압축 + 중압 자체 밀봉 + 개스킷 탄성)를 형성합니다. 진동이나 압력 변동에도 물, 기름, 가스 및 중간 정도의 부식성 매체의 누출을 효과적으로 방지합니다.
1. 개요
그루브 플랜지(그루브 엔드 플랜지)는 사전 가공된 홈과 기계적 커플링 고정 방식을 갖춘 효율적인 배관 커넥터입니다. ANSI/AWWA C110, EN 1092-1, GB 5135.11을 준수하며 기존 용접/나사산 가공을 대체합니다. 방화, 상수도, HVAC, 화학, 석유 및 가스 분야에서 널리 사용되며, 특히 80mm 이상(소방 스프링클러 규정)의 파이프라인에 적합합니다.
|
매개변수 유형
|
세부
|
|---|---|
|
크기 범위
|
표준: 1½" - 48"(DN40 - DN1200); 대구경 파이프라인의 경우 최대 60"(DN1500)까지 사용자 정의 가능.
|
|
압력 등급
|
- ANSI/AWWA: Class125/150, 250 psi(연성 주철); - GB/EN: PN6-PN40; - 고압: 특수 시나리오의 경우 최대 PN250.
|
|
재료 옵션
|
- 연성 주철: ASTM A536 70-50-05; - 탄소강: 20#, A105; - 스테인리스강: 304, 316L; - 주철: ASTM A48.
|
|
온도 범위
|
-20℃ ~ 230℃(표준 개스킷); -40℃ ~ 280℃(특수 비톤 개스킷).
|
|
준수 표준
|
- 국제: ANSI/AWWA C110, EN 1092-1; - 국내: GB 5135.11, GB/T 9119.
|
빠른 설치: 용접 불필요; 용접 플랜지보다 50% 더 빠르며, 비상 상황에 이상적입니다.
파이프 보호: 용접 손상을 방지하고 파이프의 기계적 특성을 유지합니다.
신뢰할 수 있는 밀봉: 고무 개스킷은 3중 밀봉을 형성하여 진동으로 인한 누출을 방지합니다.
