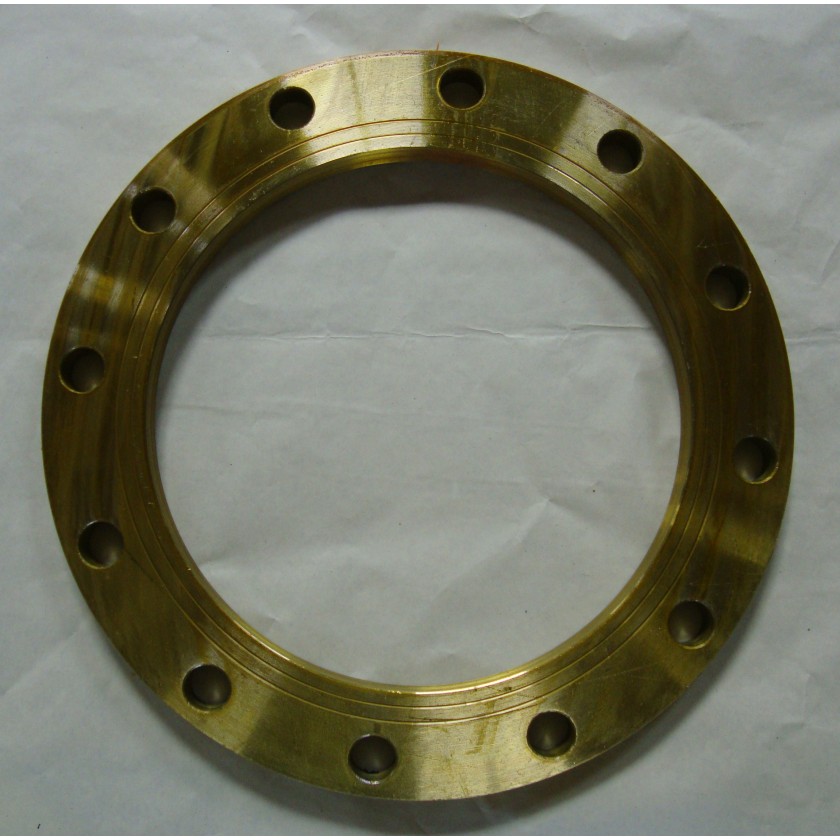

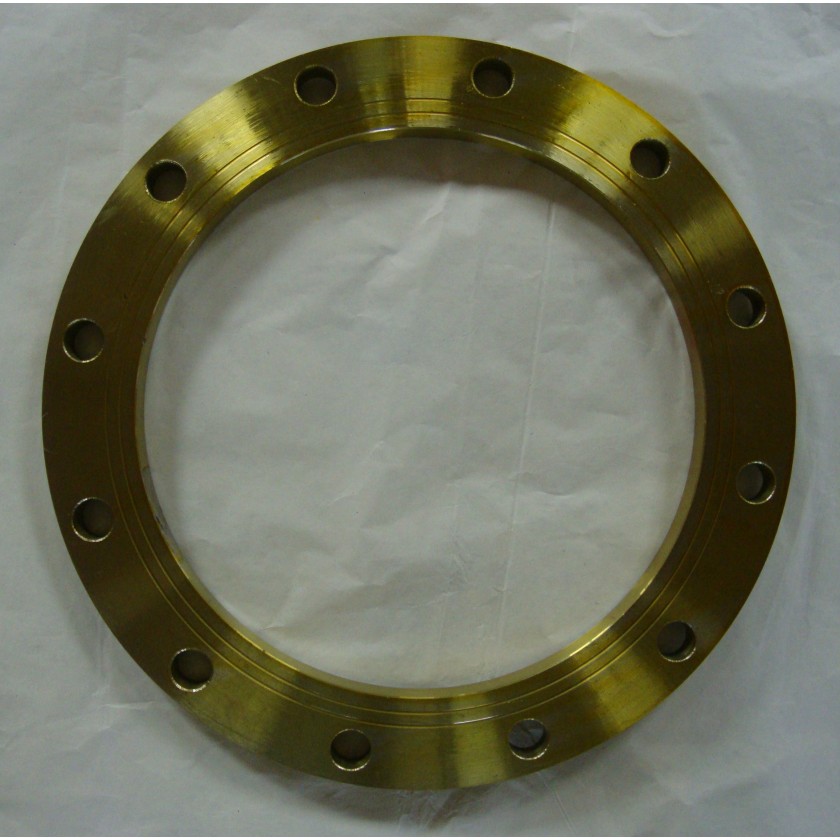

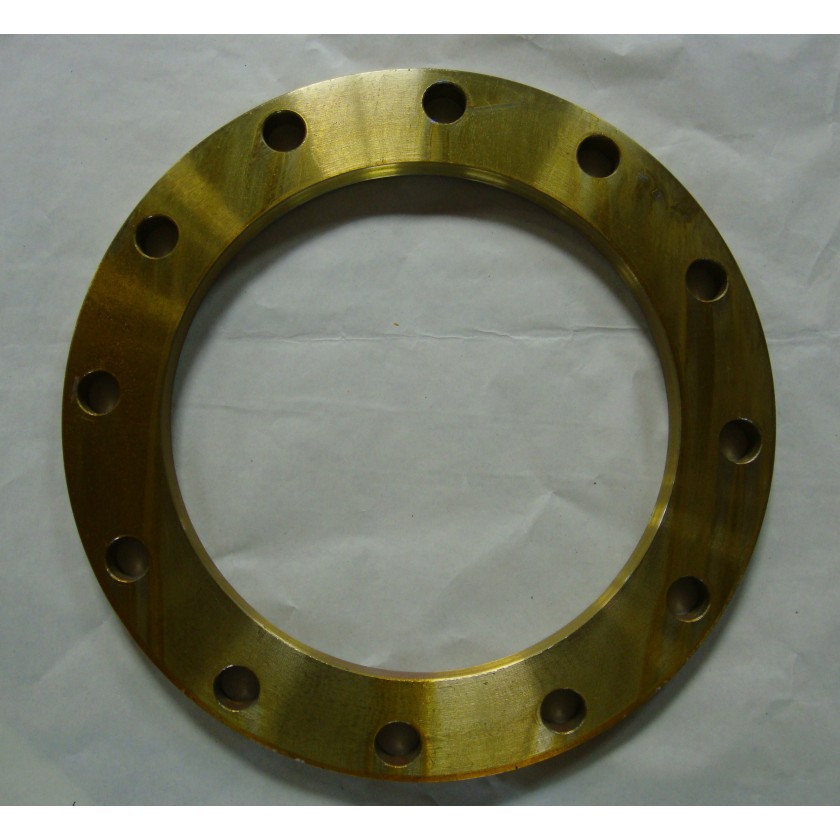

플레이트 플랜지 EN1092 PN40
폭넓은 압력 및 크기 적응성: 저압에서 중압(PN2.5-PN40/Class150-Class300) 적용 분야에 적합하며, 크기는 1/2인치(DN15)에서 60인치(DN1500)까지 다양합니다. 특수 파이프라인 요구 사항에 맞춰 대구경 맞춤형 모델도 제공됩니다.
신뢰할 수 있는 밀봉 성능: 정밀 가공된 밀봉 표면(RF, FF 등)과 개스킷이 결합되어 견고한 연결을 보장하고 부식성이 없거나 중간 정도인 매체의 누출을 효과적으로 방지합니다.
다양한 재료 옵션: 탄소강, 스테인리스강(304/316L/SUS304), 주철 또는 합금강으로 제조되어 급수, 난방, 화학, 석유 및 가스, 해양 산업의 산업용 파이프라인에 적합합니다.
글로벌 표준 준수: 국제 표준(ASME B16.5, EN 1092-1, JIS B2220, GB/T 9119)과 지역 사양을 준수하여 국경 간 무역을 위한 글로벌 파이프라인 구성 요소와의 호환성을 보장합니다.
1. 개요
슬립온 플랜지(PL 플랜지라고도 함)는 구조가 간단하고 설치가 쉬우며 경제적인 것이 특징인 널리 사용되는 배관 연결 부품입니다. 저압에서 중압의 산업용으로 설계된 이 제품은 평평한 디스크 형태에 파이프 끝단 위로 미끄러져 들어가는 중앙 구멍이 있으며, 플랜지 안쪽과 바깥쪽 모두 필렛 용접으로 고정됩니다. 국제 표준을 준수하는 이 제품은 상수도, 난방, 화학, 석유 및 가스, 그리고 일반 산업 파이프라인 시스템에 널리 사용됩니다.
2. 핵심 구조
플랜지 디스크: 원주를 따라 볼트 구멍이 고르게 분포된 원형 플랫 디스크로, 플랜지에 고정할 수 있습니다. 디스크 두께는 압력 등급과 크기에 따라 다르므로 구조적 안정성을 보장합니다.
중앙 구멍: 구멍의 내경은 파이프의 외경보다 약간 더 크기 때문에 플랜지가 파이프 끝 위로 직접 미끄러져 들어가 빠르게 정렬할 수 있습니다.
용접 그루브: 디스크 뒷면의 안쪽과 바깥쪽 가장자리에 설계되어 파이프와의 필렛 용접을 용이하게 하며 파이프의 내벽 무결성을 손상시키지 않고 안전한 연결을 보장합니다.
밀봉 표면: 디스크 앞면에 정밀 가공이 이루어졌으며, Raised Face(RF), Flat Face(FF), Smooth Face(SF)와 같은 일반적인 유형으로 제공되며, 개스킷과 함께 사용되어 누출 방지 밀봉을 구현합니다.
3. 주요 사양
4. 제품의 장점
비용 효율적: 간단한 구조 설계와 숙련된 제조 공정으로 생산 비용이 절감되어 대규모 파이프라인 프로젝트에 경제적인 선택이 됩니다.
쉬운 설치: 슬립온 디자인으로 빠른 정렬과 필렛 용접이 가능하여 용접 넥 플랜지에 비해 시공의 어려움과 작업 시간이 줄어듭니다.
넓은 적용 범위: 낮은 압력에서 중간 압력(최대 PN40/Class600) 및 다양한 매체(물, 오일, 가스, 중간 정도의 부식성 유체)에 적합하며 여러 산업 시나리오에 적용할 수 있습니다.
신뢰할 수 있는 밀봉: 정밀 가공된 밀봉 표면(Ra≤3.2μm)과 호환되는 개스킷이 견고한 연결을 보장하여 누출 위험을 최소화합니다.
가볍고 공간 절약형: 구조가 작고 무게가 가벼워 설치 공간이 절약되고 운송 비용이 절감되므로 공간 제약이 있는 레이아웃에 이상적입니다.
글로벌 호환성: 국제 표준을 준수하여 국경 간 무역 및 프로젝트 협업을 위한 글로벌 파이프라인 구성 요소와의 호환성을 보장합니다.
낮은 유지 관리: 내구성 있는 소재와 안정적인 구조로 마모와 파손이 줄어들어 분해, 교체, 유지관리가 용이합니다.
